RWB系列一體化溫度變送器

RWB系列現場顯示溫度變送器

一、概況：
     RWB一體化溫度變送器將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200 ~ 1800℃范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。
    溫度變送器采用熱電偶、熱電阻作為測溫元件，從測量元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4~20mADC或0~10mADC恒流信號輸出。

二、特點：
    ◇二線制或四線制，直接輸出4~20mADC信號；
    ◇精度高、抗干擾、長期穩定性好、免維護；
    ◇可遠傳1000米；
    ◇可以有LED、LCD、0~100%刻度各種顯示。

三、基本技術參數：
    ◇熱電阻測溫范圍：（Pt100）-200~450℃
                      （Cu50）-50~150℃
    ◇熱電偶測溫范圍：（K） 0~1200℃
                      （E） 0~800℃
                      （S） 0~1600℃
                      （B） 0~1800℃
    ◇測量精度：(熱電阻) ±0.25%； ±0.5%；
                (熱電偶) ±0.75%；
    ◇輸出信號：4~20mA
    ◇溫    漂：±0.025%/℃
    ◇時    漂：每年小于±0.5%
    ◇環境溫度：-40~85℃
    ◇供電電壓：24V DC ±10%
    ◇負載能力：0~500Ω
    ◇隔爆等級：dⅡ B T6
    ◇防護等級：IP67
    ◇保護管材質：1Cr18Ni9Ti或陶瓷或鋼玉管

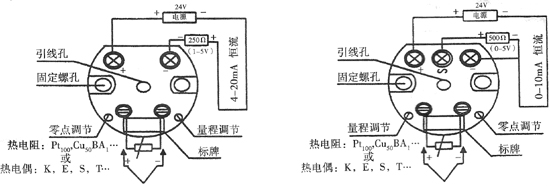

四、系統接線圖：
